Ocmis Pivot круговой и фронтальный полив

СИСТЕМА ПИВОТ (PIVOTSYSTEM)

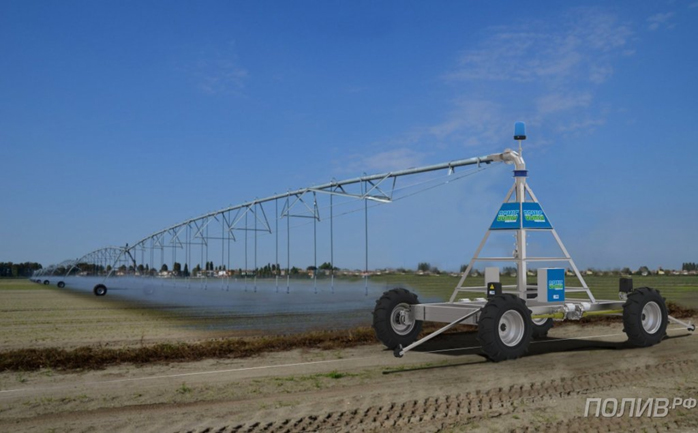

Пивот OCMIS представляет собой надежную в эксплуатации и компактную конструкцию, состоящую из больших секций из оцинкованной стали высокой прочности. Центр с уникальной системой вращающихся подшипников гарантирует максимальную ударостойкость пролета, обеспечивая герметичность при вращении. Система доступна как в версии со стандартной высотой, так и с высокой конструкцией, подходит для любого вида культивации, с двумя разными диаметрами (Ø133 и Ø203). Длина пролетов может быть от 36м до 66м с диаметром Ø133 и Ø168, а также от 36м до 54мс диаметром Ø203. Они состоят из одинаковых труб и модульной конструкции, которая позволяет сделать любую конфигурацию, таким образом, подходят для любых участков и являются легкими в установке. Соединения между пролетами «карданного» типа, с резиновыми прокладками и несъемными фитингами.

СИСТЕМА ЛИНЕЙНОГО ТИПА (LINEAR SYSTEM)

Возвратно-поступательное движение передних пролетов позволяет добиться оптимального орошения прямоугольного участка.

Система наведения через борозду или стальной кабель обеспечивает точное исполнение благодаря i-CAN системе (входит в стандартное оборудование)

Трактора поставляются с трубами большой тяговой мощности, в то время как канальные версии поставляются со встроенными насосными станциями, оснащенными смесительным блоком и плавающей впускной системой с самоочисткой фильтров, уникальной на рынке.

СИСТЕМА ИППОДРОМНОГО ТИПА (HIPPODROME SYSTEM)

Конструкция ипподромной оросительной системы сочетает в себе лучшие тележки и пролеты. Используются высокопроизводительные механические элементы в каждой системе, такие как герметичное роторное соединение, прочная рама, и эффективная система наведения.

Внутреннее и внешнее вращение пролетов позволяют создавать множество конфигураций для обеспечения максимального охвата на участке сложной формы.

Равномерное орошение обеспечивается линейным и круговым движениями.

ОБОРУДОВАНИЕ (EQUIPMENTS)

КОНСТРУКЦИЯ

Все элементы конструкции разработаны при помощи цифрового программного обеспеченияCADи изготовлены из оцинкованной горячим методом стали. Элементы конструкции толще и секции крупнее всех имеющихся на рынке аналогов.

КИНЕМАТИЧЕСКАЯ ЦЕПЬ

• Электродвигатель со встроенным редуктором в алюминиевом корпусе специально  спроектирован для целей орошения, от 0.75cv (40:1) до 1,5cv (30:1).

•  Червячный редуктор (50:1) для колес с камерой расширения.

•  Карданное соединение с алюминиевым зажимом и стальная панель 22х22.

КОЛЕСА

Низкоплотные шины доступны любого размера, со специальным профилем для целей орошения, стальным оцинкованным ободом и защитой клапана.

ДОЖДЕВАТЕЛИ

Важные детали для хорошего однородного орошения.

Доступны различные модели в зависимости от условий (см. таблицу ниже).

Модель спринклера	Норма вылева	Монтаж	Давление	Относительный диаметр разбрызгивания
R3000 оранжевая	Низкая	На капельную ленту	15-34 psi (1,0-2,3 bar)
R3000 белая	Низкая	На верхнюю часть	15-34 psi (1,0-2,3 bar)
XiWob	Низкая - средняя	На капельную ленту	10-15 psi (0,7-1,0 bar)
I Wob	Низкая - средняя	На гибкую капельную ленту	10-15 psi (0,7-1,0 bar)
XiWob top	Низкая - средняя	На верхнюю часть	10 psi (0,7 bar)
KPT	Низкая - средняя	На гибкую капельную ленту	6-20 psi (0,41-1,3 bar)
D3000 черная	Высокая	На верхнюю часть / На гибкую капельную ленту	6-40 psi (0,41-2,8 bar)

ФИНИШНЫЙ ДОЖДЕВАТЕЛЬ

Он позволяет увеличить орошаемую площадь путем расширения пивота свыше размеров его конструкции. Автоматическая стоп-система предотвращает орошение непредназначенных для намокания объектов или дорог.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

I-CAN система включена в стандартную комплектацию всех моделей OCMIS. Панель имеет блок электронного управления с 7” экраном, который предлагает, как правило, ряд функций, которые обычно позиционируются как дополнительные.

ОСНОВНЫЕ ФУНКЦИИ

•  Старт/стоп – с водой или без воды

•  Автоматическая инверсия

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

•  Программирование точной нормы вылива в мм

•  Управление различными нормами на разных участках

•  Почасовое старт/стоп планирование

•  Настройка таймера

•  Электронная регулировка участков финишного дождевания без ограничительного переключателя

I-CAN система контролирует все действующие элементы пивота или бара (общий угол, угол между пролетами, давление воды в различных позициях и т.д.) путем индивидуального передатчика, который позволяет обходиться без электрического кабеля для каждой единичной опции.

Инновационная система позволяет оперировать каждой отдельной башне, выстраивая точную конфигурацию с главной панели.

 РАЗМЕРЫ
